石英晶体谐振器
发布日期:2019-11-18
点击次数:2298
一、术语解释
1、 标称频率：晶体技术条件中规定的频率，通常标识在产品外壳上。
2、 工作频率：晶体与工作电路共同产生的频率。
3、 调整频差：在规定条件下，基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差。
4、 温度频差：在规定条件下，在工作温度范围内相对于基准温度（25±2℃）时工作频率的允许偏差。
5、 老化率：在规定条件下，晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。

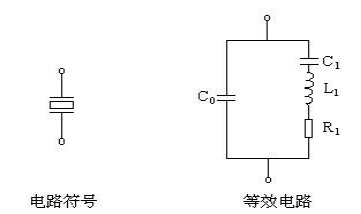

6、 静电容：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。
7、 负载电容：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。负载电容系列是：8PF、12PF、15PF、20PF、30PF、50PF、100PF。只要可能就应选推荐值：10PF、20PF、30PF、50PF、100PF。
8、 负载谐振频率（fL）：在规定条件下，晶体与一负载电容相串联或相并联，其组合阻抗呈现为
电阻性时的两个频率中的一个频率。在串联负载电容时，负载谐振频率是两个频率中较低的一个，在并联负载电容时，则是两个频率中较高的一个。
9、 动态电阻：串联谐振频率下的等效电阻。用R1表示。
10、 负载谐振电阻：在负载谐振频率时呈现的等效电阻。用RL表示。 RL＝R1（1+C0/CL）2
11、 激励电平：晶体工作时所消耗功率的表征值。激励电平可选值有：2mW、1mW、0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等12、 基频：在振动模式最低阶次的振动频率。
13、 泛音：晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍，这是它与电气谐波的主要区别。泛音振动有3次泛音，5次泛音，7次泛音，9次泛音等。
2、 工作频率：晶体与工作电路共同产生的频率。
3、 调整频差：在规定条件下，基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差。
4、 温度频差：在规定条件下，在工作温度范围内相对于基准温度（25±2℃）时工作频率的允许偏差。
5、 老化率：在规定条件下，晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。
6、 静电容：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。
7、 负载电容：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。负载电容系列是：8PF、12PF、15PF、20PF、30PF、50PF、100PF。只要可能就应选推荐值：10PF、20PF、30PF、50PF、100PF。8、 负载谐振频率（fL）：在规定条件下，晶体与一负载电容相串联或相并联，其组合阻抗呈现为
电阻性时的两个频率中的一个频率。在串联负载电容时，负载谐振频率是两个频率中较低的一个，在并联负载电容时，则是两个频率中较高的一个。
9、 动态电阻：串联谐振频率下的等效电阻。用R1表示。
10、 负载谐振电阻：在负载谐振频率时呈现的等效电阻。用RL表示。 RL＝R1（1+C0/CL）2
11、 激励电平：晶体工作时所消耗功率的表征值。激励电平可选值有：2mW、1mW、0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等12、 基频：在振动模式最低阶次的振动频率。
13、 泛音：晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍，这是它与电气谐波的主要区别。泛音振动有3次泛音，5次泛音，7次泛音，9次泛音等。
二、应用指南
石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S·SMD、UM-1、UM-5及柱状晶体等。
石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S·SMD、UM-1、UM-5及柱状晶体等。
HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、电子玩具中。
HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。
HC-49U/S·SMD为准表面贴装型产品，适用于各类超薄型、小型电脑及电子设备中。
柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。
UM系列产品主要应用于移动通讯产品中，如BP机、移动手机等。
石英晶体谐振器主要用于频率控制和频率选择电路。本指南有助于确保不出现性能不满意、成本不合适及可用性不良等现象。
1、 振动模式与频率关系：
HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。
HC-49U/S·SMD为准表面贴装型产品，适用于各类超薄型、小型电脑及电子设备中。
柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。
UM系列产品主要应用于移动通讯产品中，如BP机、移动手机等。
石英晶体谐振器主要用于频率控制和频率选择电路。本指南有助于确保不出现性能不满意、成本不合适及可用性不良等现象。
1、 振动模式与频率关系：
基频 1～35MHz
3次泛音 10～75MHz
5次泛音 50～150MHz
7次泛音 100～200MHz
9次泛音 150～250MHz
3次泛音 10～75MHz
5次泛音 50～150MHz
7次泛音 100～200MHz
9次泛音 150～250MHz
2、 晶体电阻：对于同一频率，当工作在高次泛音振动时其电阻值将比工作在低次振动时大。"信号源+电平表"功能由网络分析仪完成
Ri、R0：仪器内阻：一般为50Ω
R1--滤波器输入端外接阻抗，阻抗值为匹配阻抗减去50Ω。
R2--滤波器输出端外接阻抗，阻抗值为匹配阻抗减去50Ω。
在滤波器条件的匹配阻抗中有时有并接电容要求，应按上图连接。
3、 工作温度范围与温度频差：在提出温度频差时，应考虑设备工作引起的温升容限。当对温度频差要求很高，同时空间和功率都允许的情况下，应考虑恒温工作，恒温晶体振荡器就是为此而设计的。
4、 负载电容与频率牵引：在许多应用中，都有用一负载电抗元件来牵引晶体频率的要求，这在锁相环回路及调频应用中非常必要，大多数情况下，这个负载电抗呈容性，当该电容值为CL时，则相对负载谐振频率偏移量为：DL=C1/[2（C0+CL）]。而以CL作为可调元件由DL1调至DL2时，相对频率牵引为：
DL1，L2= C1（CL1－CL2）/[2（C0+CL1）（C0+CL2）]。
5、 负载电容的选择：晶体工作在基频时，其负载电容的标准值为20PF、30PF、50PF、100PF。而泛音晶体经常工作在串联谐振，在使用负载电容的地方，其负载电容值应从下列标准值中选择：8PF、12PF、15PF、20PF、30PF。
6、 激励电平的影响：一般来讲，AT切晶体激励电平的增大，其频率变化是正的。激励电平过高会引起非线性效应，导致可能出现寄生振荡；严重热频漂；过应力频漂及电阻突变。当激励电平过低时则会造成起振阻力不易克服、工作不良及指标的不稳定。
R1--滤波器输入端外接阻抗，阻抗值为匹配阻抗减去50Ω。
R2--滤波器输出端外接阻抗，阻抗值为匹配阻抗减去50Ω。
在滤波器条件的匹配阻抗中有时有并接电容要求，应按上图连接。
3、 工作温度范围与温度频差：在提出温度频差时，应考虑设备工作引起的温升容限。当对温度频差要求很高，同时空间和功率都允许的情况下，应考虑恒温工作，恒温晶体振荡器就是为此而设计的。
4、 负载电容与频率牵引：在许多应用中，都有用一负载电抗元件来牵引晶体频率的要求，这在锁相环回路及调频应用中非常必要，大多数情况下，这个负载电抗呈容性，当该电容值为CL时，则相对负载谐振频率偏移量为：DL=C1/[2（C0+CL）]。而以CL作为可调元件由DL1调至DL2时，相对频率牵引为：
DL1，L2= C1（CL1－CL2）/[2（C0+CL1）（C0+CL2）]。
5、 负载电容的选择：晶体工作在基频时，其负载电容的标准值为20PF、30PF、50PF、100PF。而泛音晶体经常工作在串联谐振，在使用负载电容的地方，其负载电容值应从下列标准值中选择：8PF、12PF、15PF、20PF、30PF。
6、 激励电平的影响：一般来讲，AT切晶体激励电平的增大，其频率变化是正的。激励电平过高会引起非线性效应，导致可能出现寄生振荡；严重热频漂；过应力频漂及电阻突变。当激励电平过低时则会造成起振阻力不易克服、工作不良及指标的不稳定。
7、 滤波电路中的应用：应用于滤波电路中时，除通常的规定外，更应注意其等效电路元件的数值和误差以及寄生响应的位置和幅度，由于滤波晶体设计的特殊性，所以用户选购时应特别说明。
石英晶体滤波器
石英晶体滤波器一、术语解释
1、 插入损耗：信号源直接传送给负载阻抗的功率
1、 插入损耗：信号源直接传送给负载阻抗的功率
（P0）和插入滤波器后传送给负载阻抗的功率
（P1）之比的对数值。通常用分贝
（dB）为单位进行度量，表示为IL=10 lg （P0/ P1）。
（P1）之比的对数值。通常用分贝
（dB）为单位进行度量，表示为IL=10 lg （P0/ P1）。
2、 通带波动：通带内衰耗的最大峰值与最小谷值之差。
3、 通带宽度；指相对衰耗小于和等于某一规定值时的频率宽度（如1dB、2dB、3dB、6dB等）。
4、 阻带衰耗：指整个阻带内的最小衰耗值。
5、 阻带宽度：相对衰耗等于和大于某规定值时的频带宽度（如40dB、50dB、60dB、80dB等）。
6、 匹配阻抗：滤波器技术条件中要求的端接匹配阻抗值。
4、 阻带衰耗：指整个阻带内的最小衰耗值。
5、 阻带宽度：相对衰耗等于和大于某规定值时的频带宽度（如40dB、50dB、60dB、80dB等）。
6、 匹配阻抗：滤波器技术条件中要求的端接匹配阻抗值。
二、应用指南
石英晶体滤波器根据其结构不同分为集成式单片滤波器和分离式滤波器。
集成式滤波器结构简单、体积小、价格低，但其带宽和频率受到限制，分离式滤波器则可以弥补集成式滤波器的不足，使可实现的频率和带宽得以拓展。
数字通讯技术的发展，对晶体滤波器的群延时特性及互调失真指标提出要求，而分离式滤波器能够较容易解决。
石英晶体滤波器根据其结构不同分为集成式单片滤波器和分离式滤波器。
集成式滤波器结构简单、体积小、价格低，但其带宽和频率受到限制，分离式滤波器则可以弥补集成式滤波器的不足，使可实现的频率和带宽得以拓展。
数字通讯技术的发展，对晶体滤波器的群延时特性及互调失真指标提出要求，而分离式滤波器能够较容易解决。

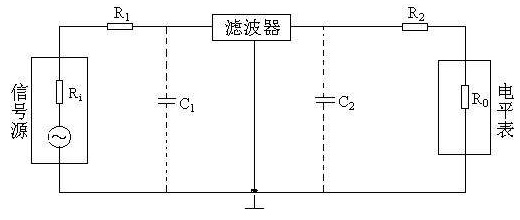

1、 阻抗匹配：性能优良的滤波器在与其端接的电路阻抗不匹配时，滤波特性会变差，引起通带波动增大，插损增加。当外电路阻抗低于滤波器特性阻抗时，中心频率将下移，反之上移。滤波器的测试或使用应符合以下原理图
.jpg "滤波器")
"信号源+电平表"功能由网络分析仪完成Ri、R0：仪器内阻：一般为50Ω
R1--滤波器输入端外接阻抗，阻抗值为匹配阻抗减去50Ω。
R2--滤波器输出端外接阻抗，阻抗值为匹配阻抗减去50Ω。
在滤波器条件的匹配阻抗中有时有并接电容要求，应按上图连接。
2、 合理的测量电平；如同晶体对激励电平的要求一样，滤波器中其核心元件仍是晶体，因此激励电平在没有规定时，一般选0dB作为输入电平。
3、 良好的屏蔽：对滤波器的输入端和输出端进行良好屏蔽，以使信号源的能量不能直接耦合到负载端。对甚高频以上滤波器，则应使滤波器与仪器间的连接尽量符合同轴线原理。滤波器在线路上时应尽可能采用大面积接地，并将输入、输出端隔离，保证滤波器的阻带衰耗。
石英晶体振荡器（简称晶振）
一、术语解释
1、频率准确度：在规定条件下，晶振输出频率相对于标称频率的允许偏离值。常用其相对值表示。
2、频率稳定度：
2、频率稳定度：
2.1[时域表征]
⑴ 在规定条件下，晶振内部元件由于老化而引起的输出频率随时间的漂移。通常用某一时间间隔内的老化频差的相对值来量度（如日、月或年老化率等）。
⑵ 日稳定度（或称日波动）：指晶振输出频率在24小时内的变化情况。通常用其最大变化的相对值来表示。
2.2[频域表征]
⑴ 单边相位噪声功率谱密度，晶振输出信号的频谱中，用偏离载频f Hz处每Hz带宽内单边相位噪声功率与信号功率之比的分贝（dB）量，可写作 ￡（f）单位为dB/Hz。
⑵ 频谱纯度：是量度晶振内部噪声及杂散谱的尺度。通常用单边噪声功率谱密度来表示。
⑵ 频谱纯度：是量度晶振内部噪声及杂散谱的尺度。通常用单边噪声功率谱密度来表示。
3、输出波形：有正弦波和方波两种。
4、输出幅度：在接入额定负载的规定条件下，晶振输出的均方根值电压。
5、频率温度特性：当环境温度在规定范围内按预定方式变化时，晶振的输出频率产生的相对变化特性
6、压控线性度：指压控晶振输出频率与压控电压曲线偏离线性的程度。
4、输出幅度：在接入额定负载的规定条件下，晶振输出的均方根值电压。
5、频率温度特性：当环境温度在规定范围内按预定方式变化时，晶振的输出频率产生的相对变化特性
6、压控线性度：指压控晶振输出频率与压控电压曲线偏离线性的程度。
二、应用指南
根据晶振的不同使用要求及特点，通常分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。安装晶振时，应根据其引脚功能标识与应用电路应连接，避免电源引线与输出引脚相接输出。

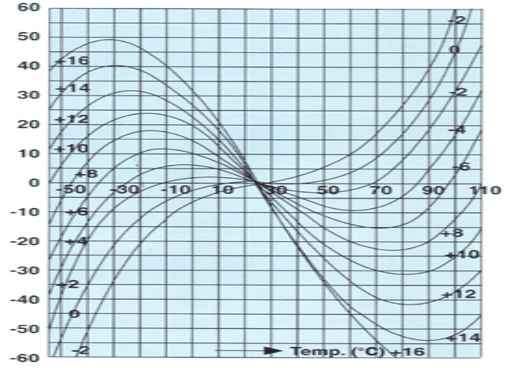

在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。测试仪器应有足够的精度，连线合理布置，将测试及外围电路对晶振指标的影响降至最低。 AT切型晶体的频率温度特性曲线如下：
根据晶振的不同使用要求及特点，通常分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。安装晶振时，应根据其引脚功能标识与应用电路应连接，避免电源引线与输出引脚相接输出。
在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。测试仪器应有足够的精度，连线合理布置，将测试及外围电路对晶振指标的影响降至最低。 AT切型晶体的频率温度特性曲线如下：
1、普通晶振（PXO）：是一种没有采取温度补偿措施的晶体振荡器，在整个温度范围内，晶振的频率稳定度取决于其内部所用晶体的性能，频率稳定度在10-5量级，一般用于普通场所作为本振源或中间信号，是晶振中最廉价的产品。2、温补晶振（TCXO）：是在晶振内部采取了对晶体频率温度特性进行补偿，以达到在宽温温度范围内满足稳定度要求的晶体振荡器。一般模拟式温补晶振采用热敏补偿网络。补偿后频率稳定度在10-7~10-6量级，由于其良好的开机特性、优越的性能价格比及功耗低、体积小、环境适应性较强等多方面优点，因而获行了广泛应用。
3、恒温晶振（OCXO）：采用精密控温，使电路元件及晶体工作在晶体的零温度系数点的温度上。中精度产品频率稳定度为10-7~10-8，高精度产品频率稳定度在10-9量级以上。主要用作频率源或标准信号。
4、压控晶振（VCXO）：是一种可通过调整外加电压使晶振输出频率随之改变的晶体振荡器，主要用于锁相环路或频率微调。压控晶振的频率控制范围及线性度主要取决于电路所用变容二极管及晶体参数两者的组合。
1、 晶振：即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。不过由于在消费类电子产品中，谐振器用的更多，所以一般的概念中把晶振就等同于谐振器理解了。后者就是通常所指钟振。
2、 分类。首先说一下谐振器。
谐振器一般分为插件（Dip）和贴片（SMD）。插件中又分为HC-49U、HC-49U/S、音叉型（圆柱）。HC-49U一般称49U，有些采购俗称“高型”，而HC-49U/S一般称49S，俗称“矮型”。音叉型按照体积分可分为3*8，2*6，1*5，1*4等等。贴片型是按大小和脚位来分类。例如7*5（0705）、6*3.5（0603），5*3.2（5032）等等。脚位有4pin和2pin之分。
谐振器一般分为插件（Dip）和贴片（SMD）。插件中又分为HC-49U、HC-49U/S、音叉型（圆柱）。HC-49U一般称49U，有些采购俗称“高型”，而HC-49U/S一般称49S，俗称“矮型”。音叉型按照体积分可分为3*8，2*6，1*5，1*4等等。贴片型是按大小和脚位来分类。例如7*5（0705）、6*3.5（0603），5*3.2（5032）等等。脚位有4pin和2pin之分。
而振荡器也是可以分为插件和贴片。插件的可以按大小和脚位来分。例如所谓全尺寸的，又称长方形或者14pin，半尺寸的又称为正方形或者8pin。不过要注意的是，这里的14pin和8pin都是指振荡器内部核心IC的脚位数，振荡器本身是4pin。而从不同的应用层面来分，又可分为OSC(普通钟振)，TCXO（温度补偿），VCXO（压控），OCXO（恒温）等等。
3、 基本术语。我想这也是很多采购同学比较模糊的地方。这里我选了一些常用的谐振器术语拿来做一下解释。
3、 基本术语。我想这也是很多采购同学比较模糊的地方。这里我选了一些常用的谐振器术语拿来做一下解释。
Frequency Tolerance（调整频差）：在规定条件下，在基准温度（25±2℃）与标称频率允许的偏差。一般用PPm（百万分之）表示。
Frequency Stability(温度频差)：指在规定的工作温度范围内，与标称频率允许的偏差。用PPm表示。
Aging（年老化率）：在规定条件下，晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。
Shunt Capacitance（静电容）：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。
Load Capacitance（负载电容）：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。
一般最关注的参数有2个，即调整频差，负载电容。有一部分对温度频差有要求。如果工作温度范围比较广，则会对工作温度范围有所要求，即所谓宽温。
4、 选用。主要讲讲谐振器。理论上来说，只要参数确定，选任何一种型号都是可以正常使用的。例如49U和49S替换，49S和圆柱以及和贴片替换，都是没有问题的。但在实际选择中会根据电路特点，成本以及便利性来考量和选择。一般来说，简单的应用中主要都是从成本在考虑。但是有些产品或者电路会对晶振的等效电阻，激励功率等等提出要求，所以就会在不同的型号中加以选择。另外，贴片则主要是为了适应产品日益小型化和提高生产效率的要求。听到有些采购朋友说，只能选49S而不能用49U或者反之，这是一个小误区。呵呵。
而钟振的选择则主要决定产品电路的特性的要求，一般来说钟振在精密性以及需要达到相关应用的要求会更好。例如手机，通信机站，卫星等等。手机用到晶振系列的比较多。如果是手机主板上用的，目前主流是Tcxo的小尺寸贴片的，此类基本上由国外厂家把持，以日本尤盛。不过现在出现一个趋势，就是有一部分已经可以用贴片的谐振器替代，如5032型的。在贴片谐振器一块，国内基本上有那么三四家可以做到。而厂家分布以台湾、日本和美国为主。
Frequency Stability(温度频差)：指在规定的工作温度范围内，与标称频率允许的偏差。用PPm表示。
Aging（年老化率）：在规定条件下，晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。
Shunt Capacitance（静电容）：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。
Load Capacitance（负载电容）：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。
一般最关注的参数有2个，即调整频差，负载电容。有一部分对温度频差有要求。如果工作温度范围比较广，则会对工作温度范围有所要求，即所谓宽温。
4、 选用。主要讲讲谐振器。理论上来说，只要参数确定，选任何一种型号都是可以正常使用的。例如49U和49S替换，49S和圆柱以及和贴片替换，都是没有问题的。但在实际选择中会根据电路特点，成本以及便利性来考量和选择。一般来说，简单的应用中主要都是从成本在考虑。但是有些产品或者电路会对晶振的等效电阻，激励功率等等提出要求，所以就会在不同的型号中加以选择。另外，贴片则主要是为了适应产品日益小型化和提高生产效率的要求。听到有些采购朋友说，只能选49S而不能用49U或者反之，这是一个小误区。呵呵。
而钟振的选择则主要决定产品电路的特性的要求，一般来说钟振在精密性以及需要达到相关应用的要求会更好。例如手机，通信机站，卫星等等。手机用到晶振系列的比较多。如果是手机主板上用的，目前主流是Tcxo的小尺寸贴片的，此类基本上由国外厂家把持，以日本尤盛。不过现在出现一个趋势，就是有一部分已经可以用贴片的谐振器替代，如5032型的。在贴片谐振器一块，国内基本上有那么三四家可以做到。而厂家分布以台湾、日本和美国为主。
如果是手机其他部分，比如显示模块，摄像模块等，则晶振应用部分一般为较普通的46SMD或者是小尺寸陶瓷贴片。49SMD不用说了，小尺寸陶瓷贴片国内基本上作到的极限为2.5*2.0以上，所以不幸的是此块目前主流的仍然是日本和韩国。
晶振：石英晶体振荡器（crystal oscillator），
谐振器（Resonator）：在电路中等效作用是一个具有选频作用的网络，是振荡电路核心元器件，决定了振荡器的频率稳定度（Frequency stability）种类有：石英晶体，陶瓷，LC，介质等材料的谐振器。石英晶体与放大电路配合如果行成正反馈，并且回路放大系数大于一则产生自激振荡信号。这就是石英晶体器的基本原理。
1、谐振器和钟振在原理上的区别又在哪呢？在设计时如何决定选用钟振还是谐振器件？
2、说到VCXO，在选用时哪些指标必须得测试，如何测试呢？曾经碰到过这样得情况，同样的电路，选用KDS的VCXO没问题，其他厂家的贴上去系统就工作不起来，你用示波器去测量时钟电路的输出，看不出任何不同。1谐振器和钟振他们的却别在于谐振器是最简单的没有任何补偿的振荡器，而我们通常说的钟振是由一个谐振器加上ic组成一个回路而实现其自身的功能。以vcxo为例：压控晶体振荡器（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器。VCXO主要由石英谐振器、变容二极管和振荡电路组成，其工作原理是通过控制电压来改变变容二极管的电容，从而“牵引”石英谐振器的频率，以达到频率调制的目的。VCXO大多用于锁相技术、频率负反馈调制的目的。而决定如何选用也应该很清楚了吧？
晶振：石英晶体振荡器（crystal oscillator），
谐振器（Resonator）：在电路中等效作用是一个具有选频作用的网络，是振荡电路核心元器件，决定了振荡器的频率稳定度（Frequency stability）种类有：石英晶体，陶瓷，LC，介质等材料的谐振器。石英晶体与放大电路配合如果行成正反馈，并且回路放大系数大于一则产生自激振荡信号。这就是石英晶体器的基本原理。
1、谐振器和钟振在原理上的区别又在哪呢？在设计时如何决定选用钟振还是谐振器件？
2、说到VCXO，在选用时哪些指标必须得测试，如何测试呢？曾经碰到过这样得情况，同样的电路，选用KDS的VCXO没问题，其他厂家的贴上去系统就工作不起来，你用示波器去测量时钟电路的输出，看不出任何不同。1谐振器和钟振他们的却别在于谐振器是最简单的没有任何补偿的振荡器，而我们通常说的钟振是由一个谐振器加上ic组成一个回路而实现其自身的功能。以vcxo为例：压控晶体振荡器（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器。VCXO主要由石英谐振器、变容二极管和振荡电路组成，其工作原理是通过控制电压来改变变容二极管的电容，从而“牵引”石英谐振器的频率，以达到频率调制的目的。VCXO大多用于锁相技术、频率负反馈调制的目的。而决定如何选用也应该很清楚了吧？
