JYJE晶友嘉提供完整的晶振应用产品组合。这些器件具有石英最高的品质因素和不同的温度变化下的频率高稳定度,
在实现更高的可靠性,低抖动和更低相噪,更短的交付周期,并解决EMI和系统独特的时序问题。JYJE产品广泛用
于时钟电路,同步信号,射频及微波应用,通讯,医疗,汽车电子等消费类市场。

类别

有源插件钟振DIP 有源贴片钟振SMD 有源温补钟振TCXO 有源压控钟振VCXO 有源差分钟振XO

有源插件钟振DIP

有源插件钟振DIP特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 。

应用特性:

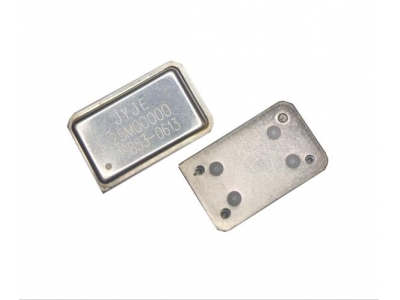

有源插件钟振(DIP)分全尺寸晶振和半尺寸晶振,简称插件晶振/钟振;是由外壳、玻璃绝缘珠、玻璃支承珠、基座、晶体和振荡电路、引线组成的。钟振一般四只引脚,有电源、地和时钟输出引脚,另一只引脚有的是NC,有的是DOWN,起控制作用。内部有晶体和振荡电路,频率已校准。有源插件晶振具备高稳定性、低抖动、低功耗的特点。产品主要应用于网络通信、智能家居、工业控制及智能安防等领域。如: 监视器设备、计算机、局域网等。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
有源插件钟振DIP OSC全尺寸 OSC全尺寸 1MHz-100MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
20.4mm*12.9mm*7.6mm 3.3V 5V 样品申请 下载
有源插件钟振DIP OSC半尺寸 OSC半尺寸 1MHz-100MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
11.0mm*13.2mm*7.6mm 3.3V 5V 样品申请 下载

有源贴片钟振SMD

有源贴片钟振SMD特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:带电压的一般是有源贴片晶振,有源晶振因型号规格的多样性,其供电电压也有所不同,有源晶振有很多种供电电压一按为1.8V、2.5V、2.8V、3V、3.3V、5V、9V、12V等,SMD封装一般有:3.3V、2.8V、1.5V等。而振荡器也就是有源晶振最常用的电压:3.3V电压,是可以根据产品适用性来选购的。有源晶振的电压选择,对晶振在电路中应用起着重要的作用。有源贴片钟振主要应用于电脑、笔记本、PCMCIA卡、GPS晶振、手机晶振、智能手机晶振、Palm晶振、电脑周边、手持设备等产品领域上面。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
有源贴片晶振 1TO4 OSC2016 1TO4 OSC2016 1.25MHz-80MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
2.0mm*1.6mm*0.8mm 1.8V 3.3V 5V 样品申请 下载
有源贴片晶振2TO4 OSC2520 2TO4 OSC2520 1.25MHz-80MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
2.5mm*2.0mm*1.0mm 1.8V 3.3V 5V 样品申请 下载
有源贴片晶振3TO4 OSC3225 3TO4 OSC3225 1MHz-160MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
3.2mm*2.5mm*1.1mm 1.8V 3.3V 5V 样品申请 下载
有源贴片晶振 5TO4 OSC5032 5TO4 OSC5032 1MHz-160MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
5.0mm*3.2mm*1.3mm 1.8V 3.3V 5V 样品申请 下载

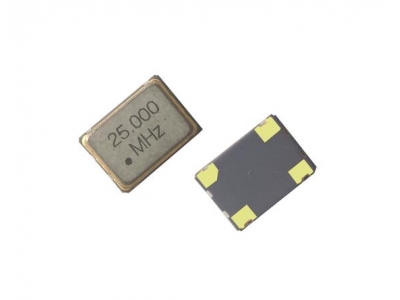

 有源贴片晶振 7TO4 OSC7050 7TO4 OSC7050 1MHz-160MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
7.0mm*5.0mm*1.4mm 1.8V 3.3V 5V 样品申请 下载

有源温补钟振TCXO

有源温补钟振TCXO特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:有源温补钟振其对温度稳定性的解决方案采用了一些温度补偿手段,主要原理是通过感应环境温度,将温度信息做适当变换后控制晶振的输出频率,达到稳定输出频率的效果。特点:用热敏补偿网络来提高石英晶体的温度特性指标,可满足较宽温度范围的需要;频率范围:1~40 MHz;频率稳定度:5×10-6~5×10-7。主要应用场所是高精度器材,比方航天方面的时钟系统,还有环境温差变化大的场所。其工作原理是旁边增加了恒温加热器,一般把加热器和晶振共同封装在一个外壳里面。

器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
有源温补钟振 TCXO1612 TCXO1612 10MHz-30MHz -20℃~+70℃
-40℃~+85℃
±0.5ppm
±2.5ppm
7.0mm*5.0mm*2.0mm 1.8V 3.3V 5V 样品申请 下载
有源温补钟振 TCXO2016 TCXO2016 2.5MHz--54MHz -20℃~+70℃
-40℃~+85℃
±0.5ppm
±2.5ppm
2.0mm*1.6mm*0.7mm 1.8V 3.3V 5V 样品申请 下载
有源温补钟振 TCXO2520 TCXO2520 2.5MHz--54MHz -20℃~+70℃
-40℃~+85℃
±0.5ppm
±2.5ppm
2.5mm*2.0mm*0.9mm 1.8V 3.3V 5V 样品申请 下载
有源温补钟振 TCXO3225 TCXO3225 2.5MHz--54MHz -20℃~+70℃
-40℃~+85℃
±0.5ppm
±2.5ppm
3.2mm*2.5mm*1.0mm 1.8V 3.3V 5V 样品申请 下载

有源压控钟振VCXO

有源压控钟振VCXO特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:有源压控钟振多用于通信等重要的产品设备上,而压控钟振的生产和供应是我司的优势,我司长期以来一直在给国内外客户供应这种压控钟振,并且我司所供应的压控钟振交期短,质量可靠。根据晶振是否带压控功能来分类,带压控输入引脚的一类晶振叫有源压控钟振VCXO。频率可随外加调制电压而改变;频率范围:1~250MHz;频率稳定度:普通晶振压控为≤(1~2)×10-3fo/n2,高稳晶振可微调10-7。频率微调或锁相同步。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
有源压控钟振 VCXO3225 VCXO3225 1MHz-54MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
3.2mm*2.5mm*1.2mm 1.8V 3.3V 5V 样品申请 下载
有源压控钟振 VCXO5032 VCXO5032 1MHz-54MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
5.0mm*3.2mm*1.4mm 1.8V 3.3V 5V 样品申请 下载
有源压控钟振 VCXO7050 VCXO7050 1MHz-54MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±30ppm
7.0mm*5.0mm*1.8mm 1.8V 3.3V 5V 样品申请 下载

有源差分钟振XO

有源差分钟振XO特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷,1000pcs/卷。

应用特性:差分钟振多用于通信等重要的产品设备上,而差分钟振的生产和供应是我司的优势,我司长期以来一直在给国内外客户供应这种差分钟振,并且我司所供应的差分钟振交期短,质量可靠,有源差分钟振多输出晶体振荡器2个或者4个输出,抗干扰能力更强,更稳定。最合适千兆以太网,光纤通道,SAS,PCI Express服务器,网络,存储,路由器/交换机,光传输设备。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
有源差分钟振 5TX6 XO5032 5TX6 XO5032 10MHz-320MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±50ppm
5.0mm*3.2mm*1.2mm LVPECL/LVDS 样品申请 下载

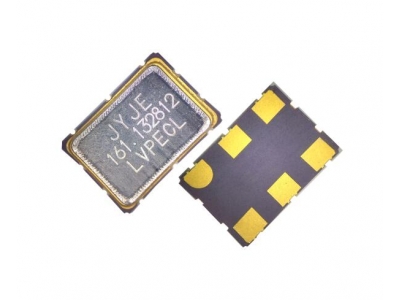

有源差分钟振7TX6 XO7050 7TX6 XO7050 10MHz-320MHz -20℃~+70℃
-40℃~+85℃
±20ppm
±50ppm
7.0mm*5.0mm*1.5mm LVPECL/LVDS 样品申请 下载
