     JYJE晶友嘉提供完整的晶振应用产品组合。这些器件具有石英最高的品质因素和不同的温度变化下的频率高稳定度,
在实现更高的可靠性,更短的交付周期,并解决EMI和系统独特的时序问题。JYJE产品广泛用于时钟电路,
同步信号,射频及微波应用,通讯,医疗,汽车电子等消费类市场。

类别

插件晶振 DIP 贴片晶振SMD 声表谐振器SAW 陶瓷谐振器 晶振32.768KHz

插件晶振 DIP

插件晶振特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合RoHS标准,绿色环保。

应用特性:石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S.HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。UM系列产品主要应用于移动通讯产品中,如BP机、移动手机等。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF

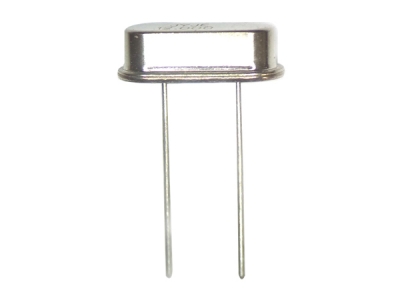

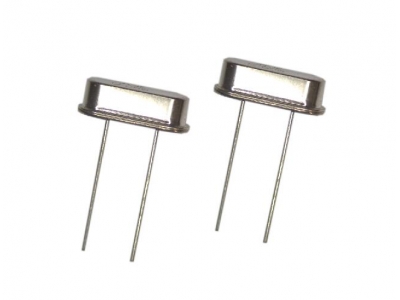

插件晶振 DIP 49S S1C 49S 3.2MHz~64MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
11.4*4.8mm 16pf~32pf 样品申请 下载
插件晶振DIP 2*6 圆柱2*6 6.5MHz-32MHZ -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
2.0mm*6.0mm 8pf~20pf 样品申请 下载
插件晶振DIP 3*8 圆柱3*8 3.5MHz-32MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
3.0mm*8.0mm 8pf~20pf 样品申请 下载

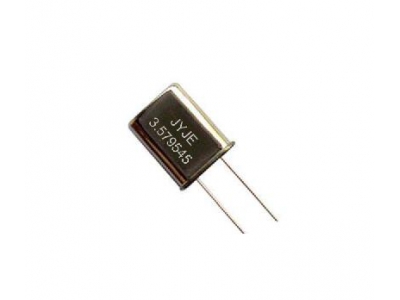

插件晶振DIP 49U 49U 1.84MHz-60MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
10.24mm*13.4mm*3.8mm 8pf~30pf 样品申请 下载

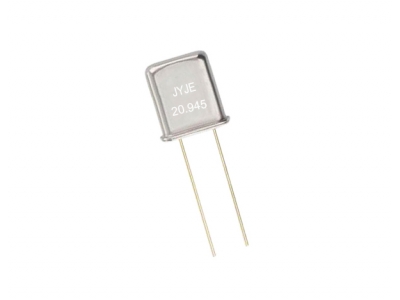

插件晶振DIP UM-1 UM-1 6.4MHz-55MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
7.9mm*8.0mm*3.2mm 7pf~30pf 样品申请 下载
插件晶振DIP UM-5 UM-5 6.4MHz-55MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±30ppm
7.9mm*6.0mm*3.2mm 7pf~30pf 样品申请 下载

贴片晶振SMD

贴片晶振特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:贴片晶振即SMD晶振,SMD为准表面贴装型产品,适用于各类超薄型、小型电脑及柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器。是采用表面贴装技术制造封装的微小型化无插脚晶体振荡器,具有体积小,焊接方便,效率高等特点,在电子消费产品中十分常见。贴片晶振产品广泛的应用在电源管理、仪器仪表、PC及周边小家电、通讯产品、语言逻辑、应用于DVB (数字机顶盒)、GPS(卫星定位)、DVD及数码相框、防火墙、高性能MODEM、路由器、VPN接入服务器、无线路由器、网络存储设备(NAS)、VOIP网关、数字硬盘录像机(Digital video recorder, DVR)、DSLAMs、高端打印机、教学演示网络设备、交换机、机顶盒、税控机、液晶显示驱动、鼠标、键盘、蓝牙音响、车载MP3、LCD控制板。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF
贴片晶振TJ11 SMD1612 TJ11 SMD1612 16MHz-65MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
1.6mm*1.2.mm*0.36mm 6PF~20PF 样品申请 下载
贴片晶振TJ21 SMD2016 TJ21 SMD2016 16MHz-66MHz -20℃~70℃
-40℃-85℃
±10ppm
±20ppm
2.0mm*1.6mm*0.5mm 6pf-15pf 样品申请 下载
贴片晶振2TJ4 SMD2520 2TJ4 SMD2520 12MHz-66MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
2.5mm*2.0mm*0.5mm 6pf~15pf 样品申请 下载

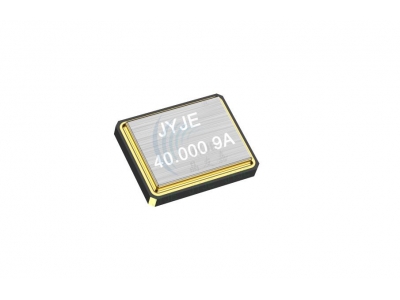

贴片晶振3TJ4 SMD3225 3TJ4 SMD3225 8MHz-66MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
3.2mm*2.5mm*0.6mm 7pf~20pf 样品申请 下载
贴片晶振5TJ4 SMD5032 5TJ4 SMD5032 7.6MHz-66MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
5.0mm*3.2mm*1.0mm 8pf~20pf 样品申请 下载
贴片晶振S4T  MS7040  S4T MS7040 6.7458MHz-30MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
7.0mm*4.0mm*2.0mm 8pf~20pf 样品申请 下载
贴片晶振S1T  49SSMD  S1T 49SSMD 3.2MHz~70MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
11.5mm*4.8mm*4.2mm 7pf~20pf 样品申请 下载
贴片晶振7TJ4 SMD7050 7TJ4 SMD7050 6MHz-66MHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
2.0mm*1.6mm*0.5mm 8pf~20pf 样品申请 下载

声表谐振器SAW

声表谐振器特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:声表面谐振器在抑制电子信息设备高次谐波、镜像信息、发射漏泄信号以及各类寄生杂波干扰等方面起到良好的作用,可以实现任意所需精度的幅频和相频特性的滤波,这是其它滤波器难以完成的。近年来国外已将声表面谐振器片式化,重量只有0.2g;另外,由于采用了新的晶体材料和最新的精细加工技术,使声表器件上使用上限频率提高到2.5GHz~3GHz。声表谐振器也就是声表面滤波器,是在压电基片材料表面产生和传播、且振幅随深入基片材料的深度增加而迅速减少的弹性波。SAW滤波器的基本结构是在具有压电特性的基片材料抛光面上制作两个声电换能器——叉指换能器(IDT)。SAW滤波器的特征和优点,适应了现代通信系统设备及便携式电话轻薄短小化和高频化、数字化、高性能、高可靠等方面的要求。

器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF

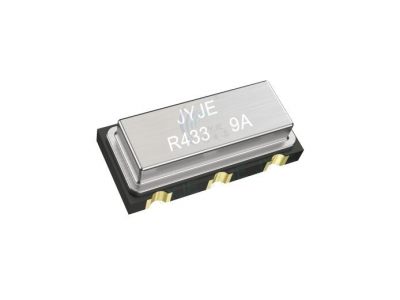

声表谐振器 SAW SMD7030 SMD7*3 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 7.3mm*3.3mm*1.7mm 1.8dB 2.2dB 样品申请 下载

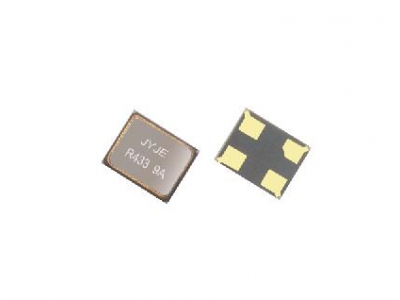

声表谐振器SAW 3225 SAW3225 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 3.2mm *2.5mm *0.7mm 1.8dB 2.2dB 样品申请 下载

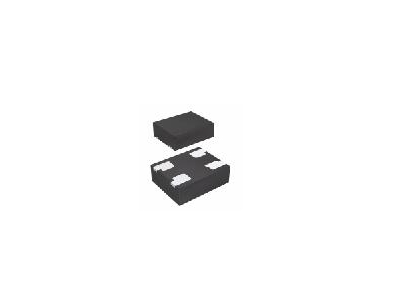

声表谐振器SAW  SMD1814 SAW SMD1814 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 1.8mm*1.4mm*0.4mm 2.2dBm 样品申请 下载
声表谐振器SAW SMD2016 SAW SMD2016 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 2.0mm*1.6mm*0.4mm 2.8dB 样品申请 下载

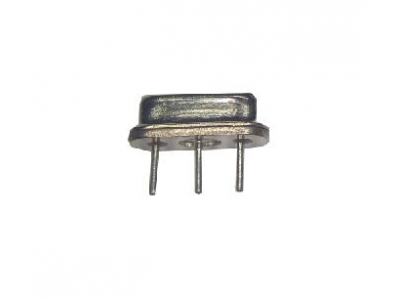

声表谐振器SAW D-11 D-11 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 8.3mm*2.3mm*3.4mm 1.8dBm 样品申请 下载

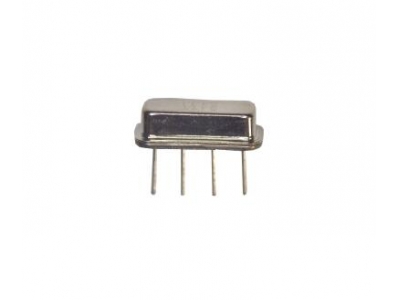

声表谐振器SAW F-11 F-11 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 11.0mm*4.5mm*3.2mm 1.8dBm 样品申请 下载

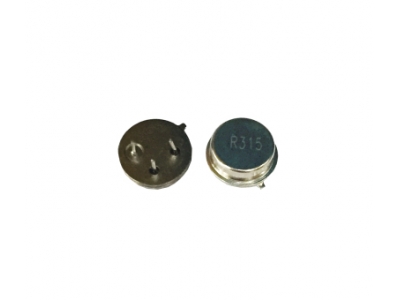

声表谐振器SAW  TO-39 TO-39 315MHz 433.92MHz 868.5MHz -20℃~+70℃ -40℃~+85℃ ±50KHz, ±75KHz, ±100KHz 9.5mm*3.5mm 1.8dBm 样品申请 下载

陶瓷谐振器

陶瓷谐振器特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:陶瓷谐振器根据引脚方式可分为贴片型谐振器与直插型谐振器。陶瓷谐振器应用频率范围很广,既有低频千赫陶瓷谐振器系列,也有中频和高频兆赫兹系列。如CRB455E谐振器的频率为455KHZ,而CRB1.2M谐振器的频率达到了1.2MHZ的兆赫兹范围。由于陶瓷谐振器需与各种IC搭配应用,所以起动振荡是根据不同的IC搭配而设计的。常用IC有1/6CD4069UBEX2和TC74HCUO4P系列。在大多数微处理器设备应用中,陶瓷谐振器常作为计时元件。越来越多的电子产品及通讯设备的应用将使用陶瓷谐振器,因为它的稳定性高、不用调整、小型尺寸和低价位。应用于电话机、电视机、录像机、家电遥控器、玩具、汽车电子设备、照相机,通讯设备、电脑周边等数码产品等。
器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF

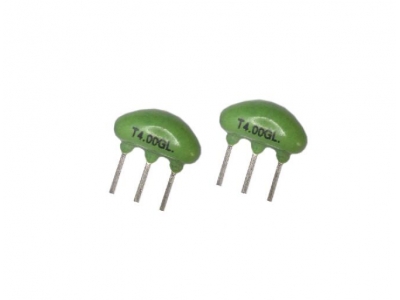

陶瓷谐振器 ZTTC ZTTC 1.8MHz-50MHz -20℃~+70℃
-40℃~+85℃
±0.3% ±0.5% 6.0mm*3.0mm*1.6mm 15pf~30pf 样品申请 下载
陶瓷谐振器 ZTAC ZTAC 2.0MHz-12MHz -20℃~+70℃
-40℃~+85℃
±0.3% ±0.5% 6.0mm*3.0mm*1.6mm 15pf~30pf 样品申请 下载
陶瓷谐振器 ZTTCR ZTTCR 4.000MHz-12.000MHz -20℃~+70℃
-40℃~+85℃
±0.3% ±0.5% 7.0mm*9.0mm*3.5mm 15pf~30pf 样品申请 下载

晶振32.768KHz

晶振32.768KHz特性:高精度、高频率稳定性、可靠性;降低电磁干扰(EMI)影响;优良的耐环境特性,可达工业级温度;满足无铅焊接的回流温度曲线要求;符合欧盟ROHS标准,绿色环保 ;包装: 编带卷装,3000pcs/卷。

应用特性:32.768KHZ是一个标准的频率,晶振频率的应用主要有以下几个方面的参数:尺寸、负载电容、频率偏差、应用范围。按尺寸外形来分主要分为插件和贴片的;插件的主要有2*6、3*8、49s 等,贴片的就有很多种了,根据各公司的设计可用的型号有很多,例如:日本KDS晶振就有49SMD、DST310S、SM—14J、DST520、DST410S等。应用的范围广泛。也给人类带来了时间的重要意义。也有直插的DT-14、DT-26、DT-38,主要频率是32.768KHZ,广泛应用在电表、水表、燃气表、热量表、气表、工控仪表等。

器件 型号 频率 工作温度 频差 封装尺寸 电压/负载 样品申请 PDF

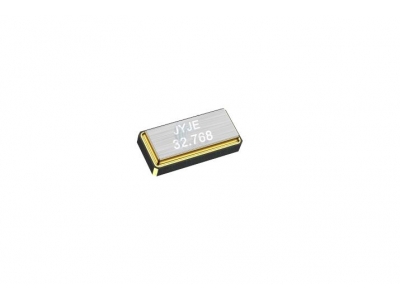

晶振32.768KHz M3 SMD3215 M3 SMD3215 32.768KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
3.2mm*1.5mm*0.65mm 6pf~12.5pf 样品申请 下载
晶振32.768KHz SMD2012 SMD2012 32KHz
75KHz
-20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
2.0mm*1.2mm*0.6mm 6pf~12.5pf 样品申请 下载
晶振32.768KHz SMD1610 SMD1610 32.768KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
1.6mm*1.0mm*0.5mm 6pf~12.5pf 样品申请 下载
晶振32.768KHz M2 M2 32.768KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
8.0mm*3.8mm*2.5mm 6pf~12.5pf 样品申请 下载
32.768KHz晶振 M1 32.768KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
1.4mm*6.9mm*1.3mm 6pf~12.5pf 样品申请 下载
晶振32.768KHz 308 Q308 32.768KHz 40.0KHz 75.0KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
3.0mm*8.0mm 6pf~12.5pf 样品申请 下载
32.768KHz晶振 Q206 Q206 32.768KHz 40.0KHz 75.0KHz -20℃~+70℃
-40℃~+85℃
±10ppm
±20ppm
2.0mm*6.0mm 6pf~12.5pf 样品申请 下载
