锁相环的基本组成与工作原理
发布日期:2019-07-24
点击次数:2109
1.基本组成部分
许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL,Phase-Locked Loop）。锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和 相位。因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。锁相环通常由鉴相器（PD,Phase Detector）、环路滤波器（LF,Loop Filter）和压控振荡器（VCO,Voltage Controlled Oscillator）三部分组成，锁相环组成的原理 框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理
锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示
3.锁相环在频率合成电路中的应用
在现代电子技术中，为了得到高精度的振荡频率，通常采用石英晶体振荡器。但石英晶体振荡器的频率不容易改变，利用锁相环、倍频、分频等频率合成技术，可以获得多频率、高稳定的振荡信号输出。

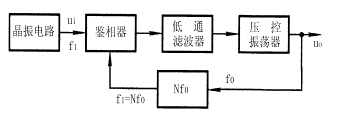

输出信号频率比晶振信号频率大的称为锁相倍频器电路；输出信号频率比晶振信号频率小的称为锁相分频器电路。锁相倍频和锁相分频电路的组成框图如图8-4-7
