【滤波器】电源线滤波器的滤波电路级数与截止频率、滤波效果之间的关系
发布日期:2019-12-25
点击次数:405
电子设计师中普遍存在一种误解，这就是认为电源线滤波器的滤波电路级数越多，滤波效果越好。因此，当电磁兼容试验没有通过时，他们会在电源线上再串联上一个滤波器。有时，串联一个滤波器后能够改善滤波效果；但有时电磁超标的情况并没有得到改善。
大家需要了解一个滤波器的常识，这就是滤波器的级数仅影响滤波器的过渡带的陡度，也就是从通带到阻带的频率范围，不会影响滤波器的截止频率。
滤波器的截止频率是由滤波电路中器件的参数决定的，L、C的数值越大，截止频率越低。

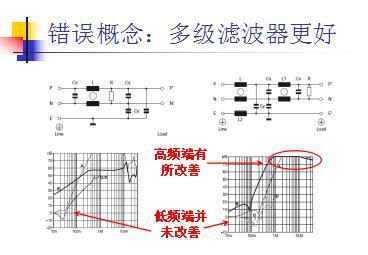

为了理解上面关于滤波器截止频率的解释，请大家看图示。
右边的滤波电路虽然级数多，但是低频滤波性能并不好。左边的滤波电路比右边的滤波电路在低频具有更好的效果，这是因为左边电路的截止频率更低。
但是，右边电路的高频特性优于左边电路。因此，多级滤波电路有利于提高高频特性。
