很多朋友看来，滤波器原理属于难以掌控的内容。但事实上，只要耐心学习，滤波器原理可被轻松掌握。本文中，将为大家讲解LC滤波器原理，并附带LC滤波电路实例。希望通过本文，大家能对LC滤波器原理有更深的理解。

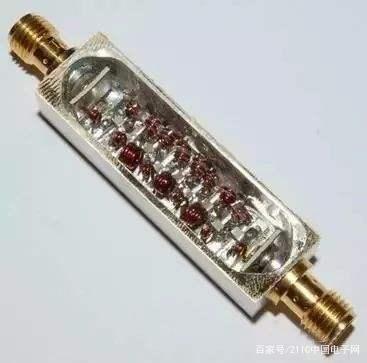

LC滤波器原理很简单，它就是利用电容同高频阻低频，电感通低频阻高频的原理。对于需要截止的高频，利用电容吸收电感、阻碍的方法不使它通过，对于需要的低频，利用电容高阻、电感低阻的特点是它通过。

LC滤波器也称为无源滤波器，是传统的谐波补偿装置。LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要

LC滤波器按照功能分为LC低通滤波器、LC带通滤波器、高通滤波器、LC全通滤波器、LC带阻滤波器

按调谐又分为单调谐滤波器、双调谐滤波器及三调谐滤波器等几种。

LC滤波器设计流程主要考虑其谐振频率及电容器耐压，电抗器耐流。

在电子线路中，电感线圈对交流有限流作用，由电感的感抗公式XL=2πfL 可知，电感L越大，频率f越高，感抗就越大。因此电感线圈有通低频，阻高频的作用，这就是电感的滤波原理。

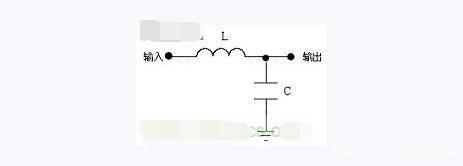

电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流，通低频，阻高频”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路(如图)，那么，交流干扰信号大部分将被电感阻止吸收变成磁感和热能，剩下的大部分被电容旁路到地，这就可以抑制干扰信号的作用，在输出端就获得比较纯净的直流电流。

在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。另外，线路板还大量采用“蛇行线+贴片钽电容”来组成LC电路，因为蛇形线在电路板上来回折行，也可以看作一个小电感。

滤波电路的原理实际是L、c元件基本特性的组合利用。因为电容器的容抗xc=2nfc又1会随信号频率升高而变小，而电感器的感抗xl=2f会随信号频率升高而增大，如果把电容、电感进行串联、并联或混联应用，它们组合的阻抗也会随信号频率不同而发生很人变化口这表明，不同滤波电路会对某种频率信号呈现很小或很大的电抗，以致能让该频率信号顺利通过或阻碍它通过，从而起到选区某种频率信号和滤除某种频率信号的作用。

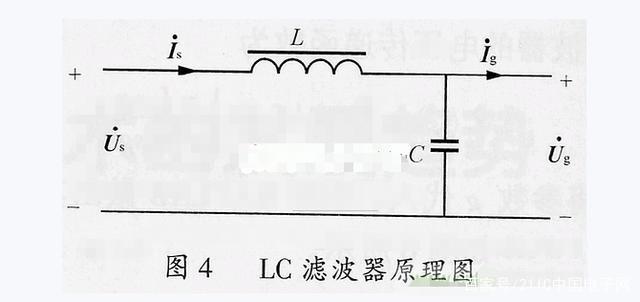

以图9—3(a)所示的滤波电路来说，当有信号从左至右传输时，L对低频信号阻碍小，对高频信号阻碍大C则对低频信号衰减小，对高频信号衰减大。因此该滤波电路容易通过低频信号，称为低通滤波电路。其特点可用图中的幅一频(UF特性f}}I线表示。

对于图9—3(b)所示的滤波电路来说，容易通过高频信号，所以称为高通滤波电路。

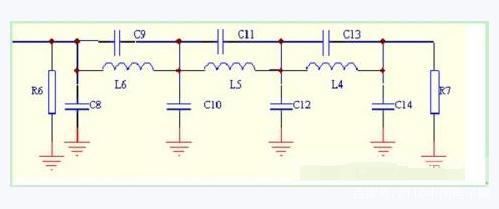

对于图9—3(c)所示的滤波电路，它利用C l和L1串联对谐振信号阻抗小、C2和L7并联对谐

振信号阻抗大的特性，能让谐振信号f容易通过，而阻碍其他频率信号通过，所以称为带通滤波电路。该电路的这种特点可用图中的幅一频(U-F特性曲线概括。

对于图9—3(d)所示的滤波电路，它利用Cl和Ll并联对谐振信号阻抗大、C，和L，串联对谐振信号阻抗小的特点，容易让谐振频率以外的信号通过，而抑制谐振信号厂F通过，所以称为带阻滤波电路。该电路的特点可用图中的幅一频(U-F性曲线来概括。
