有源压控钟振VCXO

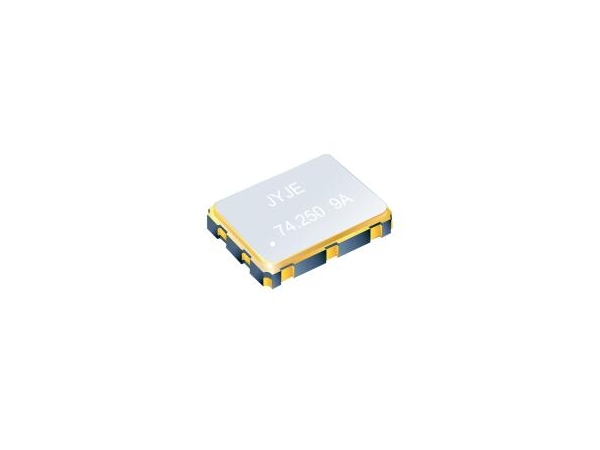

有源压控钟振 VCXO7050

 特性 Features.

◆高精度、高频率稳定性、可靠性
High precision, high frequency stability, reliability.
◆降低电磁干扰(EMI)影响
Reduce electromagnetic interference (EMI).
◆优良的耐环境特性,可达工业级温度
Excellent environmental resistance.
◆满足无铅焊接的回流温度曲线要求
Meeting the reflow temperature curve requirement.
◆符合RoHS标准,绿色环保
Green environmental protection.
◆包装: 编带卷装,3000pcs/卷
Packing: 1000pcs/ reel.
    有源压控钟振VCXO7050选购须知

                               产品参数

    VCXO 7050项目类型Item / Type

    目录Content

    Units

    1

    输出类型Output Type

    CMOS

    -

    2

    输出负载Output Load

    1530

    pF

    3

    振动方式Oscillation Mode

    Fundamental

    -

    4

    电源电压Supply Voltage

    1.8  3.3  5

    V

    5

    频率范围Frequency Range

    1.00054.000

    MHz

    6

    工作温度Operating Temperature Range

    -10+70 , - 40+85

    7

    储存温度Storage Temperature Range

    - 55 +125

    8

    电压Voltage Vol ( Max.) / Voh ( Min.)

    0.1 VDD / 0.9 VDD

    V

    9

    上升(Tr) /下降(Tf)Rise ( Tr ) / Fall ( Tf ) Time

    5 Max.

    ns

    10

    电源电流Supply Current

    45 Max.

    mA

    11

    对称性Symmetry

    45 55

    %

    12

    启动时间Start-up Time

    10  Max.

    ms

    13

    频率牵引范围Frequency Pulling Range

    ±50 , ±100  or specify.

    ppm

    14

    控制电压Nominal Control Voltage

    0.5 VDD

    V

    15

    控制电压范围Control Voltage Range

    0VDD

    V

    16

    线性度Linearity

    ±10 Max.

    %

    17

    相位抖动Phase Jitter ( 12 KHz  20 MHz )

    1 Max.

    ps

    18

    老化率Aging ( at 25℃ )

    ±3 Max

    ppm / year


    有源压控钟振VCXO7050规格书
