当前位置:首页 >> 产品中心 >> 有源钟振 >> 有源贴片钟振SMD

有源贴片钟振SMD

有源贴片晶振 7TO4 OSC7050

 特性 Features.

◆高精度、高频率稳定性、可靠性
High precision, high frequency stability, reliability.
◆降低电磁干扰(EMI)影响
Reduce electromagnetic interference (EMI).
◆优良的耐环境特性,可达工业级温度
Excellent environmental resistance.
◆满足无铅焊接的回流温度曲线要求
Meeting the reflow temperature curve requirement.
◆符合RoHS标准,绿色环保
Green environmental protection.
◆包装: 编带卷装,3000pcs/卷
Packing: 1000pcs/ reel.
    有源贴片钟振SMD OSC7050选购须知

                             产品参数

    OSC 7050  Parameters

    SYM.

    OSC 7050  Electricial Spec

    Min

    Typ

    Max

    Units

    1

    标称频率Nominal Frequency

    -

    13.000KHz~166.000MHz

    MHz

    2

    温度频差Frequency stability

    -

    ±20 ±30

    ppm

    3

    工作温度Operating Temperature

    Topr

    -40

    25

    85

    4

    电源电压Supply Voltage

    VDD

    1.8V  2.8V 3.3V  5V

    V

    5

    输入电流input Current

    lcc

    -

    -

    10

    mAS

    6

    输出模式Output Type

    -

     CMOS

    -

    7

    输出负载Output Load

    CL

      15

    pF

    8

    输出高电平Output Voltage High

    VOH

    90%Vdd

    -

    -

    V

    9

    输出低电平Output Voltage Low

    VOL

    -

    -

    10%Vdd

    V

    10

    占空比Symmetry (Duty ratio)

    TH/T

    45

    55

    11

    启动时间Start-up Time

    Tosc

    -

    -

    10

    ms

    12

    上升延Rise Time

    Tr

    -

    -

    10

    ns

    13

    下降延Fall Time

    Tf

    -

    -

    10

    ns

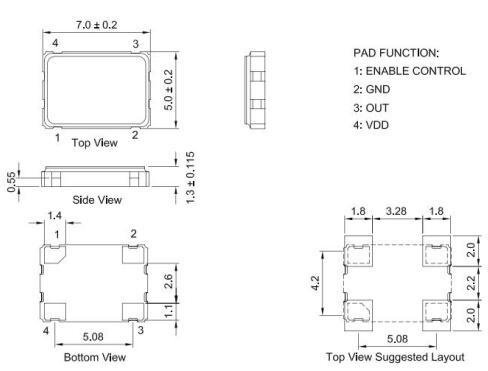

    7TO4 OSC7050有源贴片晶振电路图
