当前位置:首页 >> 产品中心 >> 石英晶振 >> 声表谐振器SAW

声表谐振器SAW

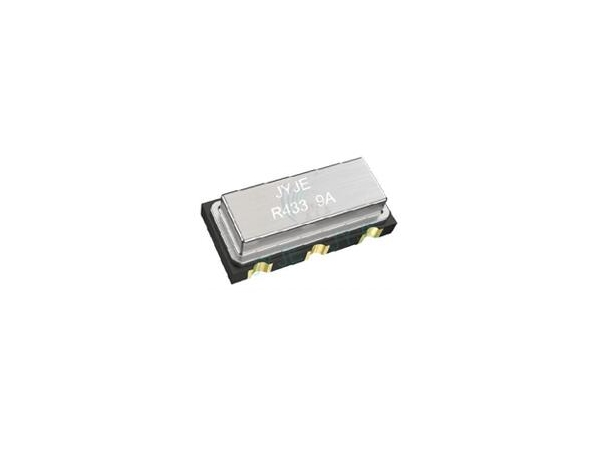

声表谐振器 SAW SMD7030

 特性 Features.

◆高精度、高频率稳定性、可靠性
High precision, high frequency stability, reliability.
◆降低电磁干扰(EMI)影响
Reduce electromagnetic interference (EMI).
◆优良的耐环境特性,可达工业级温度
Excellent environmental resistance.
◆满足无铅焊接的回流温度曲线要求
Meeting the reflow temperature curve requirement.
◆符合RoHS标准,绿色环保
Green environmental protection.
◆包装: 编带卷,3000pcs/卷
Packing: 3000pcs/ reel.
    SMD7030 R433 声表谐振器选购须知

                              产品参数

    SAW7030  Characteristic特性

    Sym

    Min

    Type

    Max

    Units

    1

    中心频率Center Frequency

    标称频率Absolute Frequency

    fc

    315.000~ 868.500

    MHz

    310.000MHz~950.000 MHz

    fc

    ±50  ±75  ±100

    KHz

    2

    插入损耗Insertion Loss

    IL

    1.8  2.2  2.5

    dB

    3

    质量指标Quality Factor

    载质量因素Unloaded Q

    Qu

    -

    7340

    -

    -

    负载q值 50Ω Loaded Q

    QL

    -

    1650

    -

    -

    4



    温度稳定性Temperature Stability

    交叉频率Turnover Frequency

    fo

    -

    fc

    -

    KHz

    频率温度系数Frequency Temperature Coefficient

    FTC

    -

    0.032

    -

    ppm/℃²

    5

    老化率Frequency Aging

    第一年的绝对值Absolute Value during the First Year

    fA

    -

    10

    -

    ppm/yr

    6

    直流绝缘电阻 DC Insulation Resistance between any Two Pins

    -

    1.0

    -

    -

    MΩ

    7



    射频等效RLC模型 RF Equivalent RLC Model

    动态电阻Motional Resistance

    Rm

    -

    29

    35

    Ω

    动态电感Motional Inductance

    Lm

    -

    78.1096

    -

    μH

    动态电容Motional Capacitance

    Cm

    -

    1.7241

    -

    fF


                      声表谐振器SMD7030规格书
