无源晶振设计
发布日期:2019-12-03
点击次数:1706
无源晶振型号

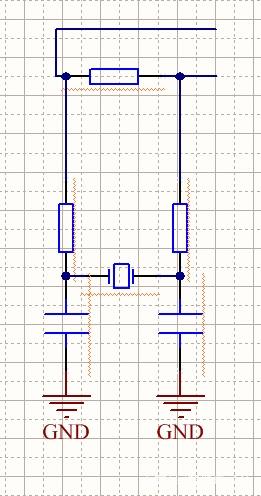

晶振上接的一个电阻是反馈作用,易起振一、无源晶振
无单独供电；
需精确匹配外围电路的电容、电阻等;
消费类产品，更新快，要求低，一般用无源晶体较多。
二、参数指标
1、频率精度
最普遍的规格20PPM
2、负载电容
正常震荡所需的电容值,会影响晶振谐振频率和输出幅度(增大后频率会下降);
为使晶振两端的等效电容接近负载电容,通过外接电容(高要求情况下还需算入IC输入端的对地电容);
标称频率相同的晶振互换时还须确保负载电容一至[由于石英晶体振荡器有两个谐振频率(串/并联揩振晶振的低/高负载电容晶振)];
三、外围设计
1、负载电容计算
参数:
C1晶振的负载电容；
C2 、C3接在晶振的两个脚上和对地的电容；
C4 集成电路内部电容；
C5 PCB上电容；
计算:
C1=[C2*C3/(C2+C3)]+C4+C5，
C4+C5经验值为3~5pf。
再根据晶振规格书要求的负载电容来计算最接近的匹配电容。
