晶振的电路原理
发布日期:2019-07-18
点击次数:631
石英晶体是一种各向异性的结晶体，从一块晶体按一定的方位角切下的薄片成为晶片，然后在晶片的对应表面上涂银层，并安装一对金属块作为极板，这就构成了石英晶体振荡器。石英晶体之所以可以做振荡电路是基于其压电效应。当晶片外两个极板之间加一个电场时，晶体会产生机械形变；反之，当极板间施加机械力，晶体内会产生电场，这种现象称为压电效应。
石英晶体振荡器电路形式有很多种，常用的有两类：一类是石英晶振接在振荡回路中，作为电感元件使用，这类振荡器称为并联晶体振荡器；另一类是把晶体作为串联短路元件使用，使其工作于串联谐振频率上，称为串联晶体振荡器。何为并联晶体振荡器？这类晶体振荡器的原理和一般LC振荡器相同，只是把晶体接在振荡回路中作为电感元件使用，并与其它回路元件一起，按照三点式电路的组成原则与晶体管相连。而串联晶体振荡电路是把晶体接在正反馈支路中，当晶体工作在串联谐振频率上时，其总电抗为零，等效为短路元件，这时反馈作用最强，满足振幅起振条件。

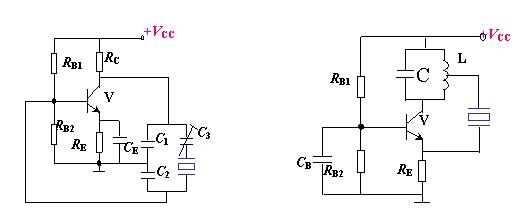

下面是石英晶体振荡器并联电路和串联电路的电路图：
.jpg "石英晶体振荡器电路图")
图1 并联谐振晶体振荡电路图 图2 串联谐振晶体振荡电路图
