有源晶振和无源晶振有何区别?

发布日期:2022-07-06 点击次数:1164
有一些电子设备需要频率高度稳定的交流信号,而LC振荡器稳定性较差,频率容易漂移,即产生的交流信号频率容易变化。在振荡器中采用一个特殊的元件——石英晶体,可以产生高度稳定的信号,这种采用石英晶体的振荡器称为晶体振荡器,即晶振。晶振可分为有源晶振和无源晶振,有源晶振和无源晶振分别是什么,两者之间有什么区别呢?

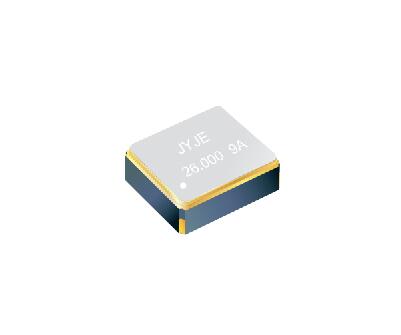

一、有源晶振
有源晶振是一个完整的谐振振荡器,他是利用石英晶体的压电效应来起振,所以有源晶振需要供电,当我们把有源晶振电路做好后,不需要外接电路,它就可以主动产生振荡频率,并且可以提供高精度的频率基准,信号质量比无源信号好。有源晶振主要参数有很多,此处介绍3个重要参数:
⒈总频差:在规定的时间内,由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。
⒉频率温度稳定度:在标称电源和负载下,工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。
⒊开机特性(频率稳定预热时间):指开机后一段时间(如5分钟)的频率到开机后另一段时间(如1小时)的频率的变化率,表示了晶振达到稳定的速度。
二、无源晶振
无源晶振自身无法振荡起来,它需要芯片内部的振荡电路一起工作才能振荡,它允许不同的电压,但是信号质量和精度较有源晶振差一些。相对价格来说,无源晶振要比有源晶振价格便宜很多。无源晶振两侧通常都会有两个电容,一般其容值都选在10pF~40pF之间,如果手册中有具体电容大小的要求则要根据要求来选电容,如果手册没有要求,我们用20pF就是比较好的选择,这是一个长久以来的经验值,具有极其普遍的适用性。
三、有源晶振和无源晶振区别
1、有源晶振比较贵,但是有源晶振自身就能震动。而无论是无源晶振,还是有源晶振,都有自身的优点和缺点所在,若考虑产品成本,建议可以选择无源晶振电路;若考虑产品性能,建议选择有源晶振电路,省时方便也能保证产品性能。
2、有源晶振一般4个脚,一个电源,一个接地,一个信号输出端,一个NC(空脚)。有个点标记的为1脚,按逆时针(管脚向下)分别为2、3、4。
3、无源晶振最高精度为5ppm,而有源晶振的精度则可以达到0.1ppm。精度越高,频率稳定性也更好。有源晶振在稳定性上要胜过无源晶振,但也有自身小小的缺陷,有源晶振的信号电平是固定,所以需要选择好合适输出电平,灵活性较差。
4、无源晶振有2个引脚,需要借助于外部的时钟电路(接到主IC内部的震荡电路)才能产生振荡信号,自身无法振荡。

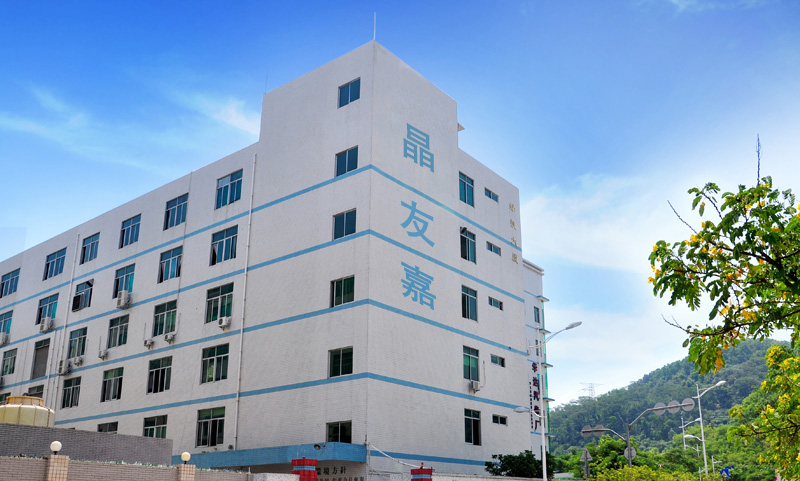

了解了有源晶振和无源晶振的区别,在选购的时候应该如何挑选呢?历史悠久的老品牌厂家往往更靠谱,深圳市晶友嘉电子有限公司在频率器件行业已发展超过14年, 具备国际标准体系ISO9001、ISO14001等认证, 在深圳建有生产基地,能快速化响应市场需求,供应性能稳定和高性价比的贴片和插件晶振,在新能源汽车电子、智能机器人、无人机、医疗电子、2.4G无线通讯、光网络通讯、蓝牙、移动终端、物联网、工业控制、及安防行业都取得一定的市场占有率。晶友嘉JYJE提供最完善的技术解决方案,和最优质高效的售前,售后服务,欢迎来厂莅临指导。
