有源晶振的EMC如何设计呢?

发布日期:2020-10-30 点击次数:108

  EMC即电磁兼容性,是指设备或系统在其电磁环境中按照要求运行,而不会对其环境中的任何设备造成不可忍受的电磁干扰的能力。那么,有源晶振的EMC如何设计呢?

  电磁兼容包括两个要求:一方面是指设备在正常运行过程中产生的电磁干扰不能超过一定限度;另一方面,它意味着电器对其环境中的电磁干扰有一定程度的免疫力,即电磁敏感度。



  有源晶振EMC设计要点

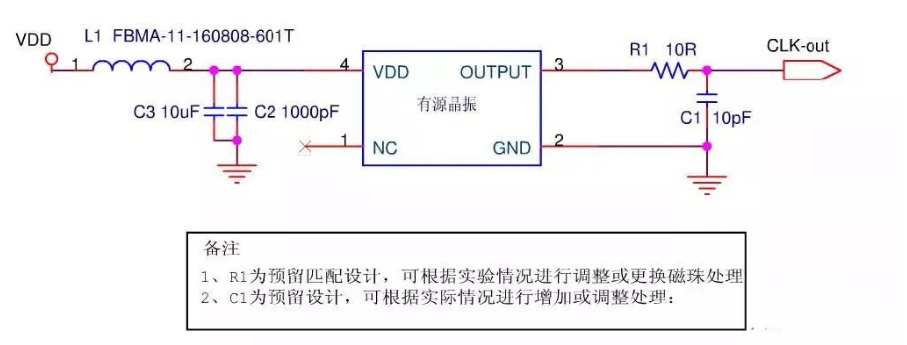

  原理图设计要点:

  1、有源晶振电源去耦非常重要,建议加磁珠,选择两个或三个电容递减的去耦电容。

  2、时钟输出引脚匹配,具体匹配电阻值可根据测试结果确定。

  3、保留电容C1值较小,构成一级低通滤波器。电阻和电容的选择取决于具体的测试结果。

  PCB设计要点:

  1、在PCB设计中,有源晶振的外壳必须接地,可以防止晶振的向往辐射,屏蔽外界干扰。

  2、地板应铺设在有源晶振下方,以防止干扰其他层。因为有的人在铺多层板的时候不把地面铺在顶层和底层,所以建议把晶振铺在地上。

  3、有源晶振下方不要布线,周边5mm以内不要布线等部件(有些建议300mil以内,可以参考),主要是防止有源晶振干扰其他布线和部件。

  4、有源晶振不应分布在电路板的边缘,因为出于安全原因,电路板的接地往往与金属外壳或机械结构相连。这个地暂时称为参考地板块。如果有源晶振分布在板的边缘,有源晶振和参考接地板之间会形成电场分布,板的边缘往往有很多电缆。当电缆穿过有源晶振和参考接地板的电场时,电缆受到干扰。而有源晶振远离边缘分布,有源晶振与参考接地板之间的电场分布被PCB的GND分割,分布到参考接地板的电场大大减小。

  5、当然,时钟线要尽可能短。如果你不想时钟线一直干扰,就把它弄短。还有一点,关于晶振的选择,如果你的系统可以工作在25M,尽量不要选择50M的晶振。高时钟频率是高速电路,时钟陡上升沿也是高速电路,需要考虑信号完整性。
