石英晶体谐振器（简称“晶振”）是利用石英晶体（Sio2）的压电效应而制成的频率元件，为电路提供参考时钟基准（时基）或者频率基准（基频），广泛用于各类电了产品，是电路中必不可少的元器件。晶振一般可分为有源晶振和无源晶体，它们之间有什么区别，又有哪些优缺点呢？

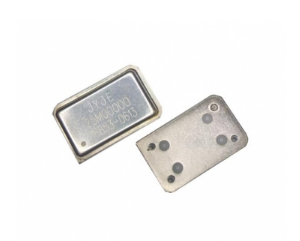

有源晶振则叫做oscillator（振荡器）是最少拥有最少4个脚的的产品，四个脚的用途是：一脚悬空，二脚接地，三脚接输出，四脚接电压，电压也有分为以下几种，1.8V-2.5V-3V-3.3V-3.8V-5V等电压，振荡器内部本身除了有加工过的压电石英晶片外，还有有源振荡器IC，以及电阻两颗，电容两颗，有些会有一颗三级稳压管等原件，插件的外观体积比较大，但是随着现在的科技发展，有源晶振体积也从最初的超大体积长20mm，宽11mm，到现在的2.0mm长，宽1.6mm的小尺寸。

2.有源晶振和无源晶体的优缺点无源晶体是一种无极性元件，晶体内部本身只有经过加工的单一石英晶片，英文单词叫做（Quartz crystal）需要借助设计的电路才能产生振荡信号，插件的一般常规都是二个脚，当然也会有三个脚的，中间那个脚一般用来接地，当然随着科技的发展，后来有了四个脚的普通贴片谐振器，四个脚其实只要二个脚才是真正通电工作的，剩余两个脚一个是悬空，一个是可以用来接地(可接可不接)。

无源晶体相对于晶振而言，高精度、高频率稳定性、可靠性；优良的耐环境特性，可达工业级温度；满足无铅焊接的回流温度曲线要求还比较绿色环保。缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。对于时序要求敏感的应用，有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。

无源晶振两个管脚可以任意。有源晶振根据封装不同，管教排列不同（打点的为“1脚”，逆时钟看）

关于有源晶振和无源晶体就介绍到这里了，可以根据不同的需求选择适合的有源晶振或者无源晶体。想要了解更多可以关注晶友嘉，后期会不断更新的！
