贴片晶振使用及设计的5点细节,你注意到了吗?

发布日期:2022-03-31 点击次数:1304

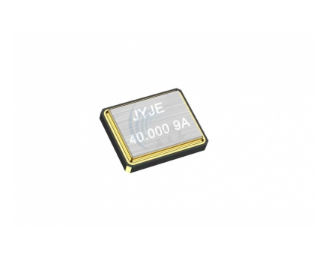

晶振是什么?贴片晶振使用及设计有哪些细节?有一些电子设备需要频率高度稳定的交流信号,而LC振荡器稳定性较差,频率容易漂移(即产生的交流信号频率容易变化),在振荡器中采用一个特殊的元件——石英晶体,可以产生高度稳定的信号,这种采用石英晶体的振荡器称为晶体。
晶振,在板子上看上去一个不起眼的小器件,但是在数字电路里,就像是整个电路的心脏。数字电路的所有工作都离不开时钟,晶振的好坏,以及晶振电路设计的好坏,会影响到整个系统的稳定性。由于石英贴片晶振在数字电路中的重要性,在使用和设计的时候我们需要小心处理,尤其要注意以下5点细节。
1. 贴片晶振內部存在石英晶体,所以在受到外部撞击或者跌落的时候容易造成石英晶体断裂破损造成晶振失效。在设计的时候就要考虑晶振的可靠安装以及位置尽量不要靠近板边,设备外壳等等。
2.在手工焊接或者机器焊接的时候要注意焊接温度,贴片晶振对温度比较敏感,焊接时温度不能过高,并且加热时间尽量短。
3. 设计的时候尽量缩短贴片晶振部分的走线,石英贴片晶振走线和其他信号线之间保留尽量远的距离,并且推荐将晶振的外壳接地,这些措施都能更好的避免干扰。
4. 谨慎选择C1、C2的容值。尽量按照厂家提供的推荐值设计。在满足起振要求的前提下,C1、C2的取值可以尽量小,能缩短贴片晶振起振时间。
5.注意贴片晶振是否被过驱动,过驱动会影响晶振使用寿命。如果用示波器测试发现晶振的输出被削波,波峰波谷被削平,那么就要考虑贴片晶振是否被过驱动。可以适当调整R1限流电阻的阻值。直到输出完整的正弦波。
所以更多的了解贴片晶振,才能更好的为电路提供稳定的时钟信号,选择好系统使用的晶振,对数字电路来说是决定成败的第一步。对于贴片晶振的使用及设计细节,晶友嘉就简单介绍到这里,希望可以帮助到大家。
