滤波器是由电容、电感以及电阻组成的滤波电路。是对信号有相应处理作用的一种器件或电路网络结构，而且只对电源线中特定频率进行有效滤除，结果是在输出端得到一个所想要的频率的信号。电源滤波器也就是EMI滤波器。它是一种能有效地滤除电网噪声，提高电子设备的抗干扰能力及系统的可靠性以及稳定性。

对电磁干扰的阻带，要求尽可能高的衰减，过渡带曲线尽可能陡(即过渡带尽可能窄)。由于EMI滤波器衰减的定义与传统滤波器不同，所以，传统滤波器的各种传递函数表达式和现成的数据及图表均不能直接用于EMI滤波器的设计。EMI滤波器的衰减用插入损耗来表示，本文将解析电源EMI滤波器插入损耗的计算，以及影响插入损耗的各种原因和改进方法。

一般设计时，令RS/RL=50Ω/50Ω，这有利于简化EMI滤波器的理论计算(把RS、RL看成常数而不是变量)，但实际运用RS

/RL=50Ω/50Ω的概率很少。这显然脱离了实际情况，其理论分析与实际插入损耗相差较大。因此，CISPR出版物4.2.2.2建议：除RS /RL=50Ω/50Ω测试方法外，另外补充RS/RL=0.1Ω/100Ω和RS/RL=100Ω/0.1Ω两种极端情况的测试方法。可以理解为帮助用户了解该EMI滤波器在两种极端情况下，其插入损耗有效范围是否满足要求。

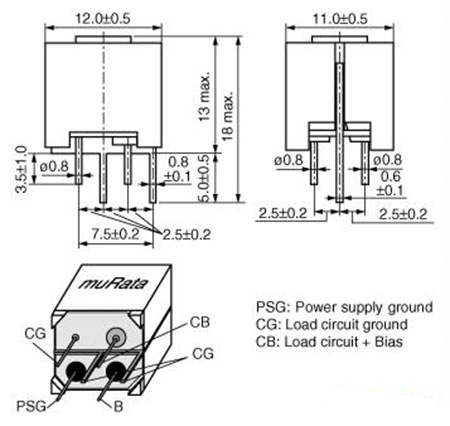

在低频段，电感器和电容器的分布参数可忽略不计，但在较高的频段工作时，它们的分布参数对IL的影响就会显示出来。而电容器中的分布电感，元件与金属外壳之间，元件与元件之间，印刷电路板布线等均存在分布参数。这些分布参数会加入电路运算。解决元件分布参数对IL的影响有下列几种方法：选择优质元件；(2)估计元件分布参数，建立EMI滤波器高频等效模型，并把元件分布参数参加滤波器设计；(3)如果IL达不到要求，可以增加滤波器的级数；(4) 通过元件布局、印刷电路板设计有利于电磁兼容等方法来解决。

在高频段，电感器采用的纳米晶体软磁性材料的频响不如猛锌铁氧体软磁性材料的频响。因此，在高频段，电感器应采用锰锌铁氧软磁性材料，这有利于高频段加大插入损耗，即提高滤波器对高次谐波的仰制效果。但是，由于纳米晶体软磁材料具有很高的导磁率(μ0可达到13.5万，μe可达到17.9万)和高饱和磁感特性，这些特性指标远优越铁氧体和钴基晶体软磁性材料，因此，采用纳米晶体材料有利于低频段的共模插入损耗，即减少通带的插入损耗。

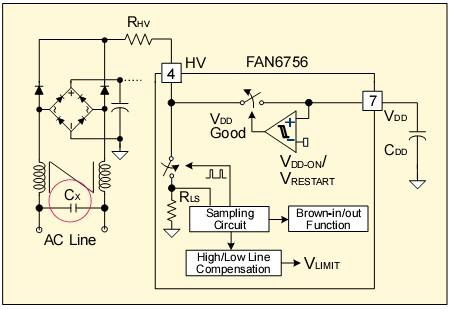

当电气设备使用场合已确定时，该设备的EMI标准就得按使用场合所在行业的EMI标准来衡量，例如，某开关电源用在信息行业，就可以使用信息行业 EMI标准来诊断，即引用GB9254(相当于EN5502)A或B级标准。该标准根据开关电源产生共模，差模干扰的特点，把频率分为三段：0.15～0.5MHz以差模干扰为主；0.5～5MHz以差、共模干扰共存；5～30MHz以共模干扰为主。如果0.15～0.5MHz频段不达标，可以加强差模仰制，方法可以是增加CX的值，必要时要增加差模线圈;如果5～30MHz频段不达标，可以加强共模仰制，方法可以是增加Cy的值，必要时要增加共模的级数(由1级增至2级)。如果上述措施均告失效时，意味着EMI滤波器设计有深层次的问题，则应重新设计。
